適用工況
最高進氣溫度:45℃
壓力范圍:0.5-1.0Mpa
壓力露點:≤-20℃
壓力損失:≤進氣壓力的3%
進氣含油量:≤0.1PPm
控制方式:微電腦自動控制/PLC控制
電源:1-6Nm3/min為AC 220V/50HZ
8Nm 3/min及以上為AC 380V/220V/50HZ
周期:T=2-8(h)

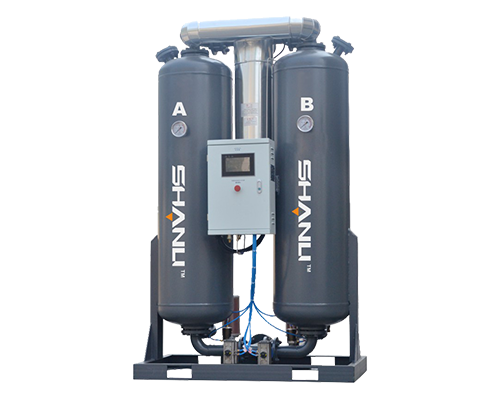

微熱再生吸附式壓縮空氣干燥機PB系列特點
■ 2-8小時標準循環;
■ 壓力露點可達-20℃;
■ 優質的切換閥門,穩定可靠,能保證工作流程的完整性,延長元器件的工作壽命;
■ 選用高吸濕性的活性氧化鋁,形狀尺寸均勻,強度高,輸出露點低,產生的粉塵少,使用壽命長;
■ 采用獨特的再生管路設計,確保再生氣平面加熱和冷吹時能使再生氣分配均勻,使吸附塔中心部位的吸附劑加熱均勻,散熱快,再生徹底;
■ 加熱器設計合理,脫濕、再生效果好,耗氣量小,加熱效率高,較大限度地降低能耗;
■ 可編程微電腦控制器,循環時間、吸附、再生工作時間、加熱時間、加熱溫度可調,以達到你滿意的露點值;
表一:壓力修正系數CFP
進氣壓力 | Mpa | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 |
CFP | 0.75 | 0.88 | 1 | 1.13 | 1.25 | 1.38 |
表二:溫度修正系數CFT
進氣溫度 | ℃ | 20 | 25 | 30 | 35 | 38 | 45 |
CFT | 1.2 | 1.1 | 1 | 1 | 1 | 0.75 |
選型流程
■ 選擇干燥機進氣壓力修正系數CFP,必須考慮系統中前置過濾器的壓力損失
■ 選擇干燥機進氣溫度修正系數CFT
■ 選型計算公式:選型處理量=實際處理量÷(CFP×CFT)
微熱再生吸附式壓縮空氣干燥機PB系列
型號 項目 |
空氣處理量(Nm3/min) |
加熱器 功率 (kw) |
干燥劑 重量 (Kg) |
空氣 接管 口徑 |
設備 凈重 (Kg) |
長 (mm) |
寬 (mm) |
高 (mm) |
SDXJ-1PB | 1.2 | 1 | 40 | G1" | 185 | 810 | 500 | 1275 |
SDXJ-2PB | 2.5 | 1.2 | 45 | G1" | 255 | 810 | 500 | 1325 |
SDXJ-3PB | 3.6 | 1.5 | 60 | G1" | 340 | 810 | 500 | 1676 |
SDXJ-4.5PB | 5.0 | 2.1 | 100 | G1-1/2" | 450 | 1040 | 600 | 1793 |
SDXJ-6PB | 6.8 | 3 | 120 | G1-1/2" | 630 | 1040 | 600 | 2143 |
SDXJ-8PB | 8.5 | 4 | 180 | G2" | 680 | 1200 | 600 | 2246 |
SDXJ-10PB | 10.9 | 5 | 200 | G2" | 810 | 1200 | 600 | 2346 |
SDXJ-12PB | 12.8 | 5 | 200 | G2" | 810 | 1200 | 600 | 2346 |
SDXJ-15PB | 16 | 6 | 310 | DN65 | 875 | 1310 | 771 | 2348 |
SDXJ-20PB | 22 | 8 | 492 | DN65 | 1130 | 1410 | 769 | 2408 |
SDXJ-25PB | 26.8 | 10 | 578 | DN80 | 1320 | 1510 | 818 | 2764 |
SDXJ-30PB | 32 | 12 | 600 | DN80 | 1335 | 1565 | 835 | 2491 |
SDXJ-40PB | 43.5 | 15 | 856 | DN100 | 1800 | 1854 | 983 | 2669 |
SDXJ-50PB | 53 | 18 | 1002 | DN100 | 2010 | 1900 | 998 | 2688 |
SDXJ-60PB | 67 | 22 | 1334 | DN125 | 2585 | 2166 | 1119 | 2803 |
SDXJ-80PB | 90 | 27 | 1608 | DN125 | 3060 | 2864 | 1350 | 2857 |
SDXJ-100PB | 110 | 36 | 2000 | DN150 | 4080 | 3460 | 1605 | 3048 |
SDXJ-120PB | 130 | 42 | 2435 | DN150 | 4600 | 3560 | 1675 | 3094 |
SDXJ-150PB | 160 | 54 | 2926 | DN200 | 5600 | 3960 | 1800 | 3332 |
SDXJ-200PB | 210 | 72 | 4070 | DN200 | 7300 | 4360 | 2055 | 3471 |
SDXJ-250PB | 260 | 96 | 4710 | DN250 | 詳細參數與廠家咨詢 | |||
SDXJ-300PB | 310 | 120 | 6160 | DN250 | 詳細參數與廠家咨詢 |
設計工況:工作壓力:7bar,進氣溫度:38℃,壓力露點:-20℃
