適用工況
最高進氣溫度:45℃
環境溫度范圍:5℃-50℃
壓力范圍:0.6-1.0Mpa
壓力露點:-20℃ ~ -40℃
冷卻方式:水冷(工業循環冷卻水)
冷卻水壓力范圍:0.2-0.4MPa
進氣含油量:≤0.1PPm
電源:6-12Nm3/min:AC 220V/50HZ
15Nm 3/min及以上:AC 380V/220V/50HZ
周期:T=40(min)
制冷劑:R22(R407C/R134a可選)
設計工況
進氣溫度:38℃
環境溫度:38℃
工作壓力:0.7Mpa
冷卻水進水溫度:32℃
壓力損失:≤設計壓力的5%
注:水冷型80(含)立方以上設備均為分體裸機

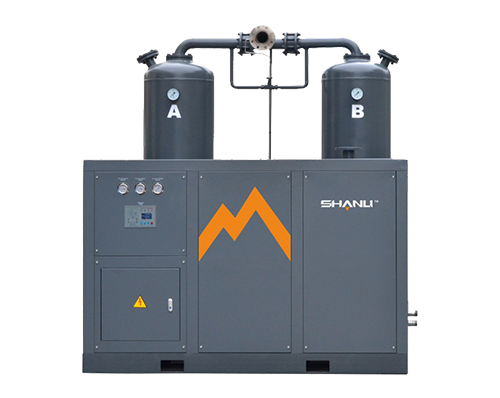

水冷型組合式低露點壓縮空氣干燥機特點、■ 低露點:組合式低露點干燥機能達到很低的壓力露點,常規可達-40℃以下,根據不同用戶要求最低可達-70℃;
■ 可提供不同露點的壓縮空氣給不同的用氣點使用;
■ 組合式低露點壓縮空氣干燥機的所有操作開關及冷干機部分顯示儀表都集中在箱板的面板上,冷凍式壓縮空氣干燥機與吸附式再生壓縮空氣干燥機根據客戶需要可吸干機獨立運行或冷、吸同時進行;
■ 氣液分離器采了自主設計的三級分離方式:直接碰撞式分離+低速離心分離+不銹鋼絲網除霧分離99.9%的液態水分從被冷卻的壓縮空氣中分離出來,防止水分的二次蒸發,保證成品氣的低露點品質;
■ 優質的切換閥門,穩定可靠,能保證工作流程的完整性,延長元器件的工作壽命;
■ 制冷壓縮機采用丹麥丹佛斯(DANFOSS)、臺灣復盛(FUSHENG)、日本松下(PANASONIC)、德國比澤爾(BITZER)、德國谷輪(COPELAND)、法國美優樂(MANEUROP)等公司全封閉或半封閉制冷壓縮機,運轉穩定、噪聲低、COP高、性能可靠、省電壽命長;
型號 項目 |
空氣處理量 (Nm3/min) |
干燥劑 重 |
空氣 接管 口徑 |
冷卻 水管 口徑 |
制冷功率 (HP) |
冷卻水循環量 (m3/h) |
電壓 (V) |
設備 凈重 (kg) |
長 | 寬 | 高 |
SDZW-6 | 6.8 | 105 | G1 1/2" | R1" | 1.5 | 1.2 | 220 | 760 | 1500 | 1160 | 1940 |
SDZW-8 | 8.5 | 150 | G2" | R1" | 2 | 1.2 | 220 | 960 | 1500 | 1100 | 2016 |
SDZW-10 | 10.9 | 185 | G2" | R1" | 2.5 | 1.6 | 220 | 1120 | 1500 | 1240 | 2316 |
SDZW-12 | 12.8 | 185 | G2" | R1" | 2.5 | 1.8 | 220 | 1120 | 1500 | 1240 | 2316 |
SDZW-15 | 16 | 310 | DN65 | R1" | 3 | 2 | 380/220 | 1700 | 1650 | 1450 | 2360 |
SDZW-20 | 22 | 395 | DN65 | R1 1/2" | 4 | 3 | 380/220 | 1740 | 1650 | 1550 | 2460 |
SDZW-25 | 26.8 | 492 | DN80 | R1 1/2" | 5 | 3.6 | 380/220 | 1900 | 1820 | 1630 | 2462 |
SDZW-30 | 32 | 600 | DN80 | R1 1/2" | 6 | 4.6 | 380/220 | 2000 | 1820 | 1780 | 2520 |
SDZW-40 | 43.5 | 725 | DN100 | R1 1/2" | 7 | 5.6 | 380/220 | 2500 | 2100 | 2100 | 2673 |
SDZW-50 | 53 | 855 | DN100 | R1 1/2" | 10 | 7.2 | 380/220 | 2800 | 2100 | 2150 | 2687 |
SDZW-60 | 67 | 1005 | DN125 | R1 1/2" | 12 | 9.2 | 380/220 | 3200 | 2250 | 2350 | 2814 |
SDZW-80 | 90 | 1335 | DN125 | R1 1/2" | 13.3 | 10.8 | 380/220 | 4000 | 2200 | 2435 | 2873 |
SDZW-100 | 110 | 2155 | DN150 | R1 1/2" | 20 | 12.4 | 380/220 | 6550 | 2680 | 2670 | 2985 |
SDZW-120 | 130 | 2650 | DN150 | R2" | 25 | 14.6 | 380/220 | 7810 | 2820 | 2800 | 3041 |
SDZW-150 | 160 | 3205 | DN200 | R2" | 25 | 16.2 | 380/220 | 8500 | 3290 | 3130 | 3190 |
SDZW-200 | 210 | 3825 | DN200 | R2 1/2" | 40 | 18.6 | 380/220 | 9600 | 3350 | 3375 | 3309 |
SDZW-250 | 260 | 5260 | DN250 | R2 1/2" | 60 | 24.4 | 380/220 | 詳細參數與廠家咨詢 | |||
SDZW-300 | 310 | 6160 | DN250 | R3" | 70 | 30.5 | 380/220 | 詳細參數與廠家咨詢 |
