適用工況
最高溫進氣溫度:60℃
環境溫度:5℃-50℃
壓力范圍:0.6-1.6Mpa(0.5-12Nm3/min)
0.6-1.0Mpa(15Nm 3/min及以上)
壓力露點:2℃~10℃
壓力損失:≤進氣壓力的3%
冷卻方式:風冷
制冷劑:0.5-2Nm3/min為R134a
3-12Nm3/min為R410a
15-80Nm3/min為R407c
80Nm3/min以上為R22
設計工況
進氣溫度:38℃
環境溫度:38℃
工作壓力:0.7Mpa
冷卻水溫度:≤32℃

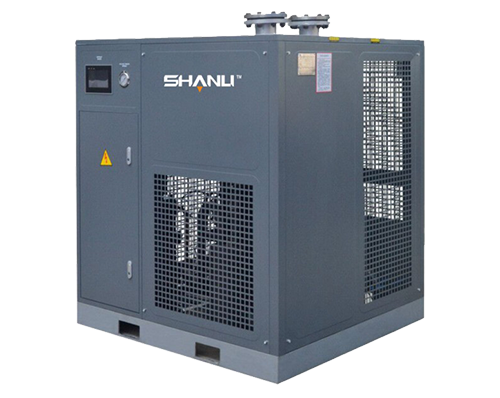

風冷型冷凍式壓縮空氣干燥機特點
■ 保證設備在50℃的環境溫度下正常運行;
■ 0.5-80立方采用環保冷媒;使用將回?zé)崞?、蒸發器和氣液分離器功能三合一板式/板翅式換熱器,換熱效果好,結構緊湊美觀;制冷部件模塊化,方便拆裝與檢修,可替換性強;
■ 80立方以上采用R22冷媒,管殼式換熱器;氣液分離器采用了自主設計的“直接碰撞式分離+低速離心分離+不銹鋼絲網除霧分離”三級分離方式,將99.9%的液態水分從被冷卻的壓縮空氣中分離出來,防止水分的二次蒸發,保證成品氣的低露點品質;
■ 制冷壓縮機采用丹麥丹佛斯(DANFOSS)、臺灣復盛(FUSHENG)、日本松下(PANASONIC)、德國比澤爾(BITZER)、德國谷輪(COPELAND)、上海海立(HIGHLY)等公司全封閉或半封閉制冷壓縮機,運轉穩定、噪聲低、COP高、性能可靠、省電壽命長;
■ 制冷控制元件采用先進的丹麥丹佛斯(DANFOSS)、美國艾默生(EMERSON)、斯波蘭(SPORLAN)等公司的制冷元件;
■ 實時顯示運行參數;
項目型號 |
空氣 處理量 (Nm3/min) |
電壓 (V) |
風扇 功率 (W) |
空氣 接管 口徑 |
設備 凈重 (Kg) |
長 (mm) |
寬 (mm) |
高 (mm) |
風量 (Nm3/h) |
SDLF-0.5 | 0.65 | 220 | 40 | G1" | 34 | 400 | 560 | 730 | 410 |
SDLF-1 | 1.2 | 220 | 40 | G1" | 36 | 400 | 560 | 730 | 410 |
SDLF-2 | 2.5 | 220 | 50 | G1" | 45 | 520 | 640 | 890 | 820 |
SDLF-3 | 3.6 | 220 | 85 | G1" | 54 | 520 | 640 | 890 | 1000 |
SDLF-4.5 | 5.0 | 220 | 165 | G1-1/2" | 60 | 540 | 700 | 1000 | 1850 |
SDLF-6 | 6.8 | 220 | 165 | G1-1/2" | 65 | 540 | 700 | 1000 | 1850 |
SDLF-8 | 8.5 | 220 | 170 | G2" | 76 | 610 | 900 | 1070 | 3700 |
SDLF-10 | 10.9 | 380/220 | 150 | G2" | 88 | 610 | 900 | 1070 | 3700 |
SDLF-12 | 12.8 | 380/220 | 150 | G2" | 88 | 610 | 900 | 1070 | 3700 |
SDLF-15 | 16 | 380/220 | 380 | DN65 | 255 | 1170 | 920 | 1420 | 7600 |
SDLF-20 | 22 | 380/220 | 380 | DN65 | 260 | 1170 | 920 | 1420 | 7600 |
SDLF-25 | 26.8 | 380/220 | 460 | DN80 | 290 | 1170 | 920 | 1420 | 9000 |
SDLF-30 | 32 | 380/220 | 840 | DN80 | 350 | 1400 | 1200 | 1600 | 12500 |
SDLF-40 | 43.5 | 380/220 | 1100 | DN100 | 485 | 1400 | 1200 | 1600 | 15000 |
SDLF-50 | 53 | 380/220 | 920 | DN100 | 800 | 1600 | 1200 | 1600 | 18000 |
SDLF-60 | 67 | 380/220 | 920 | DN125 | 1000 | 1600 | 1400 | 1650 | 18000 |
SDLF-80 | 90 | 380/220 | 2200 | DN125 | 1280 | 1800 | 1500 | 1770 | 30000 |
