適用工況
0.5-12Nm3/min,100-600Nm3/min高溫進氣設備優選方案
最高溫進氣溫度:80℃
環境溫度:5℃-50℃
壓力范圍:0.6-1.6Mpa(0.5-12Nm3/min)
0.6-1.0Mpa(100Nm 3/min及以上)
壓力露點:2℃~10℃
冷卻方式:風冷
設計工況
進氣溫度:38℃
環境溫度:38℃
工作壓力:0.7Mpa
冷卻水溫度:≤32℃

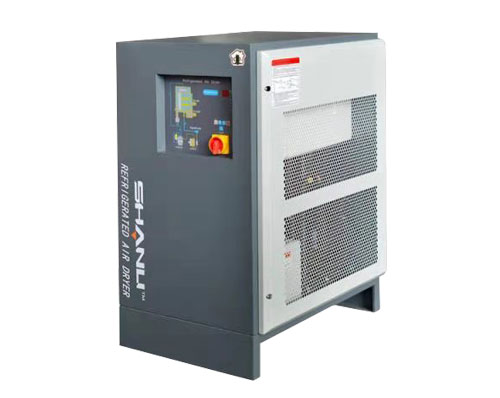

風冷型冷凍式壓縮空氣干燥機(內置前置冷卻器)特點
■ 保證設備在50℃的環境溫度下正常運行;
■ 0.5-80立方采用環保冷媒;使用將回?zé)崞?、蒸發器和氣液分離器功能三合一板式/板翅式換熱器,換熱效果好,結構緊湊美觀;制冷部件模塊化,方便拆裝與檢修,可替換性強;
■ 80立方以上采用R22冷媒,管殼式換熱器;氣液分離器采用了自主設計的“直接碰撞式分離+低速離心分離+不銹鋼絲網除霧分離”三級分離方式,將99.9%的液態水分從被冷卻的壓縮空氣中分離出來,防止水分的二次蒸發,保證成品氣的低露點品質;
■ 制冷壓縮機采用丹麥丹佛斯(DANFOSS)、臺灣復盛(FUSHTENG)、日本松下(PANASONIC)、德國比澤爾(BITZER)、德國谷輪(COPELAND)、上海海立(HTIGHTLY)等公司全封閉或半封閉制冷壓縮機,運轉穩定、噪聲低、COP高、性能可靠、省電壽命長;
■ 制冷控制元件采用先進的丹麥丹佛斯(DANFOSS)、美國艾默生(EMERSON)、斯波蘭(SPORLAN)等公司的制冷元件;
■ 實時顯示運行參數;
項目型號 |
空氣 處理量 (Nm3/min) |
電壓 (V) |
風扇 功率 (W) |
空氣 接管 口徑 |
設備 凈重 (Kg) |
長 (mm) |
寬 (mm) |
高 (mm) |
風量 (Nm3/n) |
SDLF-0.5HT | 0.65 | 220 | 80 | G1" | 54 | 400 | 560 | 730 | 820 |
SDLF-1HT | 1.2 | 220 | 80 | G1" | 57 | 400 | 560 | 730 | 820 |
SDLF-2HT | 2.5 | 220 | 100 | G1" | 66 | 520 | 640 | 890 | 1640 |
SDLF-3HT | 3.6 | 220 | 135 | G1" | 79 | 520 | 640 | 890 | 2670 |
SDLF-4.5HT | 5.0 | 220 | 250 | G1-1/2" | 86 | 540 | 700 | 1000 | 4650 |
SDLF-6HT | 6.8 | 220 | 250 | G1-1/2" | 90 | 540 | 700 | 1000 | 4650 |
SDLF-8HT | 8.5 | 220 | 270 | G2" | 99 | 610 | 900 | 1070 | 5700 |
SDLF-10HT | 10.9 | 380/220 | 260 | G2" | 113 | 610 | 900 | 1070 | 5700 |
SDLF-12HT | 12.8 | 380/200 | 260 | G2" | 113 | 610 | 900 | 1070 | 5700 |
注:上述機型采用板翅式換熱器
