適用工況
最小進氣溫度:100℃
壓力范圍:0.5-1.0Mpa
壓力露點:≤-40℃
冷卻水進水溫度:≤32℃
壓力損失:≤設計壓力的5%
進氣含油量:≤0.1PPm
控制方式:PLC控制
電源:AC 220V/50HZ
周期:T=6-8(h)
有氣耗壓縮熱再生吸附式壓縮空氣干燥機PF系列特點
■ 高效節能;
■ 壓力露點可達 -40℃;
■ 配有進口品牌PLC控制器,實現連鎖功能;
■ 優質的切換閥門,穩定可靠,能保證工作流程的完整性,延長元器件的工作壽命;
■ 選用高吸濕性的專用吸附劑,形狀尺寸均勻,強度高,輸出露點低,產生的粉塵少,使用壽命長;
■ 采用獨特的氣流分配設計,確保高溫氣加熱再生和低溫氣吸附時氣流分配均勻,使吸附塔邊緣位置的吸附劑充分利用,避免形成隧流效應;
■ 壓力損耗小;
■ 三級排水功能:液位、時間、手動;

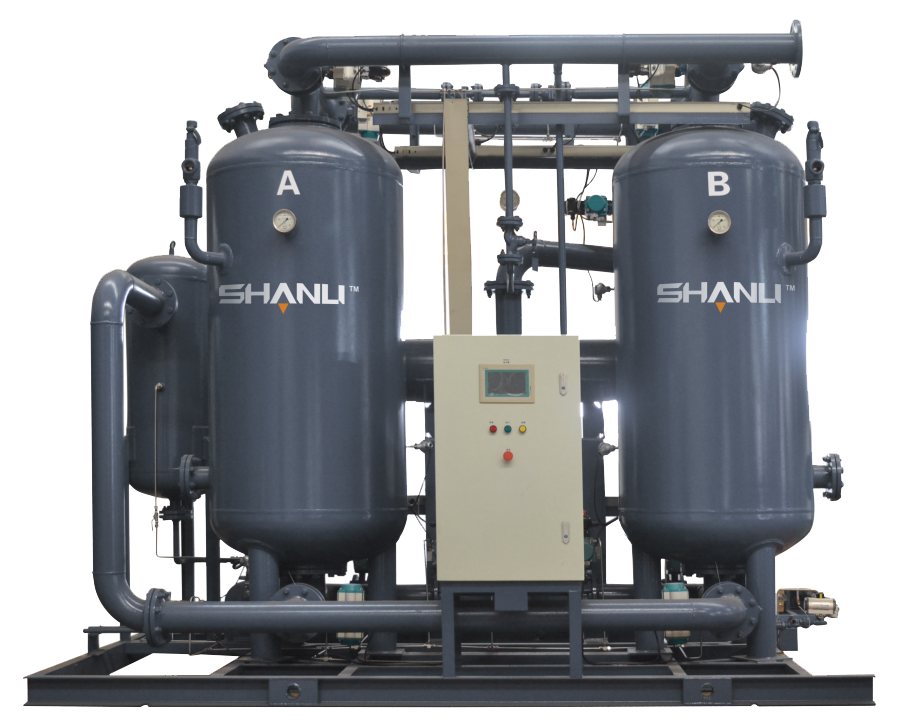

有氣耗壓縮熱再生吸附式壓縮空氣干燥機PF系列
型號 項目 |
空氣處理量 (Mm3/min) |
長 (mm) |
寬 (mm) |
高 (mm) |
設備凈重 (kg) |
干燥劑重量 | 空氣接管口徑 | 加熱器功率(KW) | 冷卻水量(m3/h) |
SDXY-30PF | 30 | 2700 | 1650 | 2610 | 2850 | 735 | DN80 | 12 | 13 |
SDXY-40PF | 40 | 2900 | 1800 | 2658 | 3100 | 860 | DN100 | 15 | 20 |
SDXY-50PF | 50 | 2900 | 1800 | 2695 | 3900 | 1295 | DN100 | 18 | 25 |
SDXY-60PF | 60 | 3200 | 1800 | 2900 | 4300 | 1295 | DN125 | 22 | 30 |
SDXY-80PF | 80 | 3500 | 1900 | 2904 | 4900 | 2050 | DN125 | 27 | 40 |
SDXY-100PF | 100 | 3700 | 2100 | 2960 | 5700 | 2400 | DN150 | 36 | 53 |
SDXY-120PF | 120 | 3900 | 2200 | 3071 | 7000 | 2995 | DN150 | 42 | 47 |
SDXY-150PF | 150 | 4500 | 2630 | 3293 | 8500 | 3765 | DN200 | 54 | 59 |
SDXY-180PF | 180 | 4500 | 2700 | 3340 | 10200 | 4130 | DN200 | 72 | 71 |
SDXY-200PF | 200 | 4600 | 2800 | 3425 | 11400 | 4740 | DN200 | 72 | 78 |
SDXY-220PF | 220 | 4600 | 2800 | 3483 | 12200 | 5435 | DN200 | 72 | 86 |
SDXY-250PF | 250 | 5000 | 3200 | 3662 | 15000 | 6245 | DN250 | 96 | 98 |
SDXY-300PF | 300 | 5400 | 3300 | 3760 | 17300 | 7975 | DN250 | 120 | 117 |
設計工況:工作壓力:8bar,進氣溫度:120℃,壓力露點:-40℃
